一、QXB型離心曝氣機工作原理



        QXB型離心曝氣機采用電機和葉輪直接傳動，利用葉輪旋轉所產生的離心力排開周圍水形成低壓區吸入水流同時，在葉輪進口處制造真空而吸入空氣，在混氣室中氣與水充分混合形成均勻的氣水混合液，在離心力作用下快速排出。
　　 由于水流噴射極強，造成有效的水流循環，使空氣被剪切成大量的微小氣泡。極大提高了其表面積，且由于氣泡上升緩慢使空氣中大量的氧溶于水中，使得該機動力效率優于其它種類的曝氣機。





二、QXB型離心曝氣機應用范圍



        QXB型離心曝氣機用于污水處理廠曝氣池，曝氣沉砂池中，對污水的混合液進行充氧及混合，以及對污水進行生化處理或養殖塘增氧。進行量為10~100m3，增氧能力為0.35~8.20KgO2/h，電機功率為0.75~22kw。

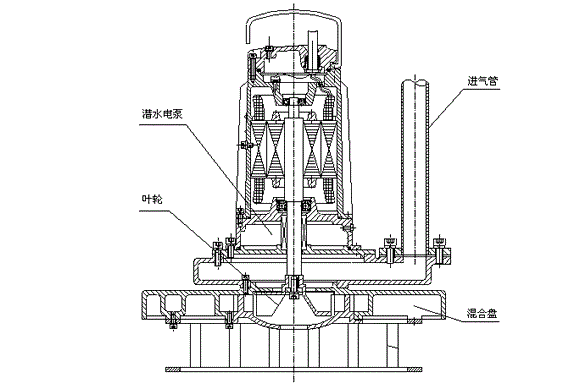

三、QXB型離心曝氣機結構特點



        1、采用引進瑞典飛力潛水電機密封技術的水下電機；

        2、葉輪與電機直聯，結構簡單，效率高，壽命長；

        3、可加網狀進水口，避免異物進入機體引起不必要的破壞；

        4、可通過進氣閥調節進氣量；

        5、除電機外，其它部件材質有不銹鋼、碳鋼和鑄鐵供選擇。





四、QXB型離心曝氣機特性



        1、獨特的混氣室設計，吸入空氣量多，混合效果好，氧利用率高；

        2、氣水混合液以特殊的角度從混氣室中排出，可使水流成螺旋狀向水平方向并繼而向上流動，在曝氣的同時兼有攪拌作用；

        3、機體沉入水中運行，無噪音。進氣管出水面可加裝消音器，增強消音效果。







五、QXB型離心曝氣機型號說明









六、QXB型離心曝氣機技術參數



型　號	功率	作用范圍	最大潛水深度	空氣吸入管徑	進氣量(m3/h)
QXB1.5-40	1.5	1.0-20	2	40	22
QXB2.2-50	2.2	2.5-50	3	50	35
QXB3-50	3	3.0-5.5	3	50	30
QXB4-65	4	3.0-6.0	3	65	75
QXB5.5-65	5.5	3.5-7.0	3	65	85
QXB7.5-80	7.5	4.5-9.0	3	80	100
QXB11-80	11	5.0-10.0	4	80	160
QXB15-100	15	5.8-11.5	5	100	200
QXB18.5-100	18.5	5.9-11.8	5.5	100	260
QXB22-100	22	6.0-12.0	6	100	320







七、QXB型離心曝氣機技術參數

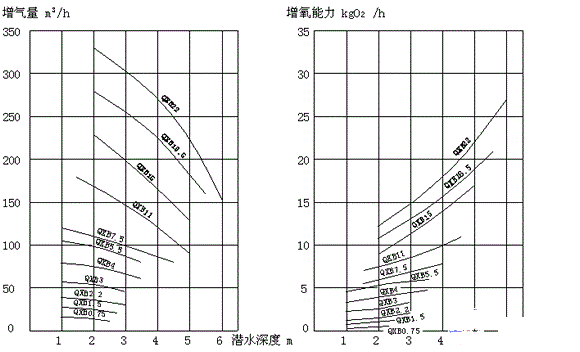

八、QXB型離心曝氣機性能曲線圖
